Телескопы

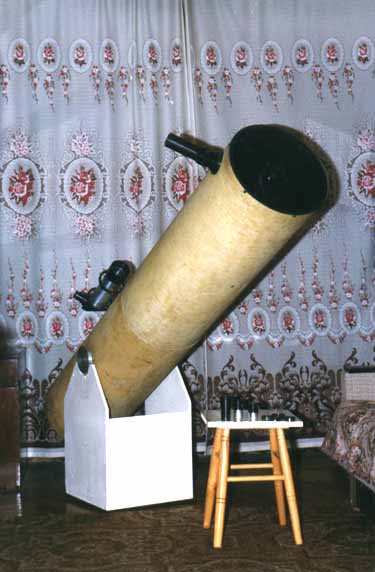

Фотография телескопа в собранном виде. Самодельный телескоп системы Ньютона.

Фокусное расстояние главного зеркала F=2000 mm.
Апертура D=297 mm.
Телескоп установлен на монтировке "Добсон".

Изначально телескоп строился для наблюде- ний небесных объектов при большом увели- чении. Однако оптическая схема должна быть достаточно проста в изготовлении, чтобы не осложнять механику телескопа. Вот почему была выбрана система Ньютона с относитель- ным отверстием "= 1/6.7. Такой телескоп можно установить на простой монтировке Добсона и вполне успешно проводить визуальные и некоторые фотографические наблюдения. Главное параболическое зеркало (D=297.5 мм, F=2000, толщина h=30 мм, ма- териал ЛК5) было изготовлено самостоятель- но по известной технологии. Вторичное зер- кало ( малая ось l=70 мм, толщина h=12 мм, материал - СО-115М) изготовил московский оптик В. Скачков. Оба зеркала имеют доста- точно хорошую поверхность с отступлениями от идеальной не более чем l/4.
Заманчивый вариант дешевой трубы-фермы Серрюрье был исключен, так как труба до- вольно длинная и для планетных наблюдений должна быть достаточно жесткая. Более удач- ным вариантом оказалась труба из эпоксид-
ной смолы с наполнителем (стеклотканью) сделанная в заводских условиях. Такая труба может обрабатываться на токарном станке, обладает большой прочностью и относительно легкая (2-ух метровая труба моего телескопа весит 15 кг при толщине стенок 5 мм и диаметре 340 мм). Как уже было отмечено, главное зеркало имеет толщину 30 мм, что является почти пределом для зеркала такого диаметра, поэтому изначально зеркало приклеенное к довольно тонкой оправе в виде алюминиевого "пропеллера" с ребрами жесткости герметиком было сильно покороблено и наблюдать при увеличении более 50 крат было невозможно!!! Пришлось разгрузить зеркало на 9 точек на той же самой оправе, как это написано в книге Л.Л. Сикорука "Телескопы для любителей астрономии", и все стало нормально. Монтировка Добсона сделана из 10-ти миллиметровой фанеры. Не смотря на простоту монтировки, в безветренную погоду можно наблюдать при максимальном увеличении (450 крат). Телескоп снабжен 9-ти кратным искателем (D=62 мм, F=270 мм) c призмой Амичи ( a=90), 8,14 кратными окулярами и линзой Барлоу 2.4 крат.
